螺桿壓縮機是世界上應用最廣泛的一種容積壓縮機，螺桿壓縮機的主要構造并不復雜。在壓縮機機體中，一對螺旋轉子平行布置。厚齒通常稱為陽轉子或陽轉子；薄齒稱陰轉子或陰轉子。雙螺桿空壓機的電機帶動的主動螺桿,可以是陽螺桿,也可以是陰螺桿。主動螺桿的螺旋可以是右旋,也可以是左旋。

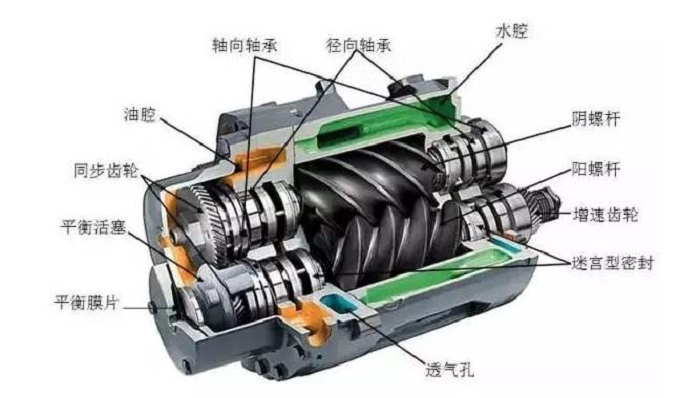

1-軸承:2一陰螺桿:3一陽螺桿;4一缸體:5一軸承;6一對向增速齒輪;7一主動軸:8一電機
轉子排氣端的滾珠軸承使轉子能夠通過壓縮機承受軸向定位和推力。堅決設置壓縮機身兩端均有一定形狀尺寸的孔洞，如一個供吸氣用,稱為吸氣孔;另一個供氣用,稱為排氣孔。根據行業規則,進氣口在上,出氣口在下;或者平進平出。進氣口在機箱冷風推側,靠近電機端。
轉子不直接接觸，有一定的間隙，通過一對轉子高速旋轉高速運行，達到封氣、壓縮氣的目的。噴油螺桿式壓縮機:通過油泵或壓縮氣體向機體內噴人潤滑油:起潤滑、密封,冷卻和降低噪聲的作用。
空氣壓縮機產生的其余部分通過油和水分離進入儲氣罐進一步去除。儲氣罐起到儲氣、穩壓和一定積除雜作用,然后經過濾、冷干、除菌過濾,達到潔凈無菌氣體的要求。在一定時間內去除細菌過濾器后，可以使用蒸汽。304不銹鋼材料必須從儲罐中去除細菌過濾管。
