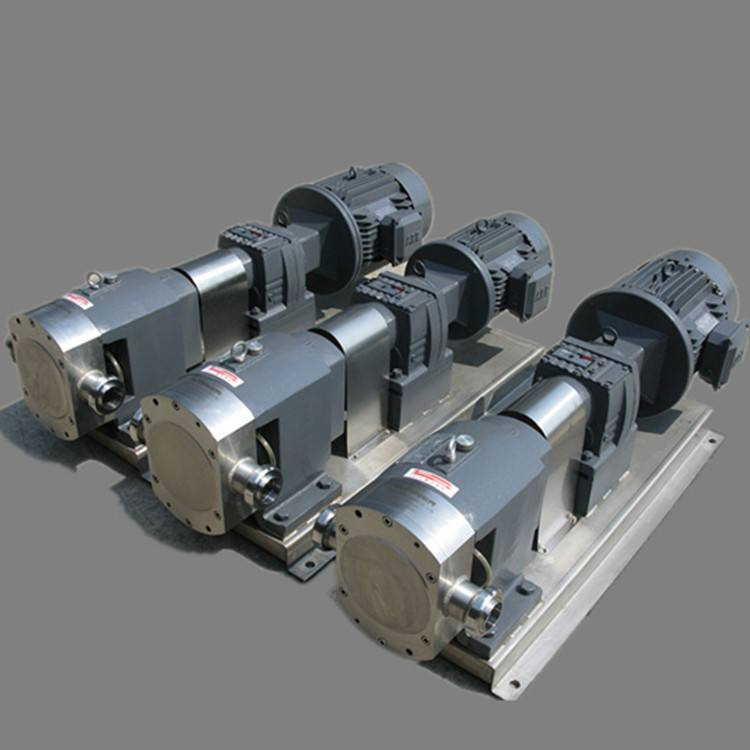

食品廠凸輪泵概述

凸輪轉子泵又被稱為羅茨泵,膠體溶液泵,萬用輸送泵。工作進度元件由一對葉瓣形電機轉子組成,葉瓣為1~12片。常用的葉輪形式有單蝶式、雙蝶式、鞋底式、三葉式,多葉式。

食品廠凸輪泵葉數描述

1.一葉電機轉子,適用于輸送大顆粒物料,如醬類,原材料外形保存較完整;

2.二葉電機轉子,適用于輸送中小顆粒物料,原材料破損率相對較低;

3.三葉電機轉子是最常用的電機轉子類型,創新性能優于一葉和二葉電機轉子,但原材料破損率較高,適用于輸送含油的細小顆粒物料。

4.四葉電機轉子~十二葉電機轉子,因葉輪增加溶量量減少,原材料輸送的穩定性更高,適用于輸送油類原材料。

5.如果葉輪繼續增加,從原理上講,其實就是齒輪泵了。

食品廠凸輪泵葉輪形狀

從葉輪的線形來講,有線性電機轉子和螺旋電機轉子之分。即使凸輪轉子泵具有低脈動的特性,螺旋狀電機轉子更適用于那些對脈動極為敏感的原材料。

食品廠凸輪泵葉輪材質

從葉輪的材料來講,有不銹鋼電機轉子、硫化橡膠包裹電機轉子、塑料包裹電機轉子等。選擇何種材料,依賴于原材料的防腐蝕性要求,全硫化橡膠包裹電機轉子用于傳送對金屬有腐蝕性的流體較為適合。金屬芯不會與所輸送介質接觸。橡膠密封性能好,內泄露水準低。

凸輪泵的工作原理

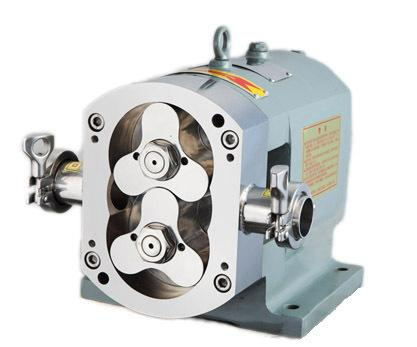

食品廠凸輪泵電機轉子

兩個電機轉子分別固定在主動軸和從動軸上。因?yàn)槿f(wàn)萬想不到的是兩電機轉子相互密不可分齒輪齒合,及其電機轉子與水泵葉輪的嚴實接觸,泵里面的吸進室與排出來室隔開。主動軸旋轉時,兩電機轉子作反向旋轉。,從而產生負壓,而原材料吸進。伴隨著電機轉子運轉,原材料進入由相鄰葉瓣和水泵葉輪所圍成的密閉空間,并隨電機轉子一起運轉,,密閉空間破壞,與此同時因電機轉子運轉,泵體的工作進度溶量慢慢減少,原材料則被壓出泵體,實現輸送。

凸輪轉子泵與離心泵相比,具有如下特點:

1.輸送流可以精確控制，容易制成變量泵，可以制成輸出壓力高的泵，適合長距離或高阻定量輸送。離心泵的輸出流不能準確控制，隨著電阻的增加和衰減。

2.轉子泵齒輪傳動比很低，一般來說在200800r/min，原材料國際進出口貿易平穩，成份不受損，黏度很低。離心泵的轉速很高,被輸送原材料受到強力的撞擊及其離心力的作用,在輸送混合物時經常產生成分不均一的現象。

3.凸輪轉子泵的優點是自吸,無閥,正排結構,可以方便地實現在線維護保養和更換電機轉子。螺旋電機轉子設計可徹底消除脈動,改變驅動方向就可以實現反向輸送。
